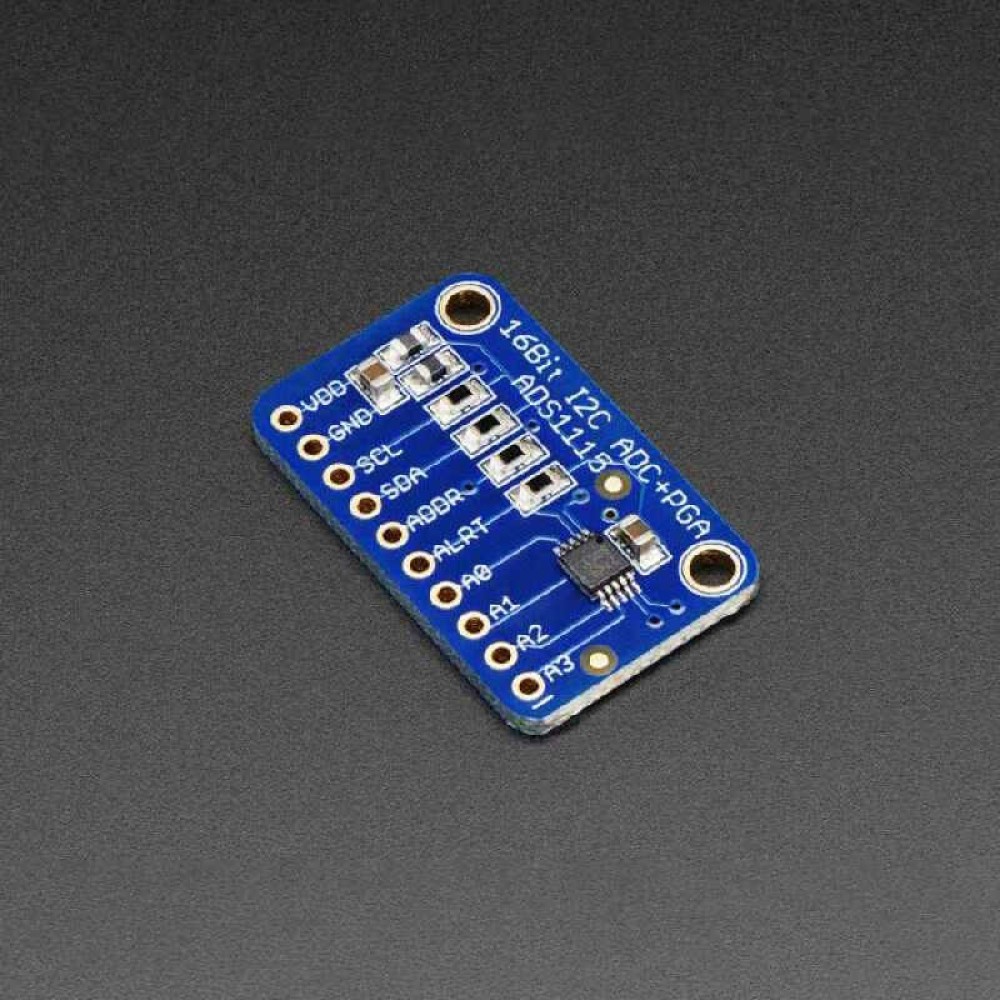

ADS1115 16 Bit 4 Kanal ADC Modülü

0 yorum

84,00TL

Vergisiz: 70,00TL

Ürün Kodu : 2018-2-681

Stok : Stokta var

Favoriler

Karşılaştırma

2000 TL ve üzeri siparişlerde kargo ücretsiz!

Aynı Gün Kargoda! Hafta içi 17:30, Cumartesi 13:00' a kadar siparişlerde geçerlidir

ADS1115 16 Bit ADC Modülü – 4 Kanal I2C

ADS1115, yüksek hassasiyet gerektiren analog ölçüm uygulamaları için tasarlanmış 16-bit çözünürlüklü 4 kanallı ADC (Analog-Dijital Çevirici) modülüdür.
Arduino, ESP32, Raspberry Pi, STM32 gibi mikrodenetleyicilerin dahili ADC çözünürlüğü sınırlı olduğundan, daha hassas voltaj ölçümü, sensör okuma veya düşük sinyal seviyelerinin yükseltilmesi gerektiğinde ADS1115 mükemmel bir çözümdür.

Modül I2C arayüzü üzerinden haberleşir ve üzerinde bulunan PGA (Programlanabilir Kazanç Amplifikatörü) sayesinde çok düşük gerilim seviyelerini dahi hassas şekilde ölçebilir.
Ayrıca diferansiyel ölçüm desteği ile akım sensörleri, yük hücreleri, termokupl amplifikatörleri gibi profesyonel uygulamalarda kullanılabilir.

Teknik Özellikler

Özellik	Değer
Model	ADS1115
Çözünürlük	16-bit ADC
Kanal Sayısı	4 Kanal (A0, A1, A2, A3)
Çalışma Voltajı	2V–5.5V
Arayüz	I2C
Örnekleme Hızı	8 SPS – 860 SPS
PGA	±6.144V – ±0.256V arası ayarlanabilir
Giriş Tipi	Single-ended veya diferansiyel
Adres Ayarı	A0, A1 pinleri ile 4 farklı I2C adresi
Akım Tüketimi	Çok düşük güç
Uygulamalar	Sensör, yük hücresi, voltaj ölçümü, hassas ölçüm devreleri

ADS1115 Pin Bağlantıları

Pin	Açıklama
VDD	Güç girişi (3.3V veya 5V)
GND	Toprak
SCL	I2C saat hattı
SDA	I2C veri hattı
ADDR	I2C adres seçimi
ALRT	Alarm / veri hazır pini (opsiyonel)
A0	ADC Kanal 0
A1	ADC Kanal 1
A2	ADC Kanal 2
A3	ADC Kanal 3

Arduino UNO Bağlantısı

ADS1115 Pin	Arduino UNO Pin
VDD	5V
GND	GND
SCL	A5
SDA	A4
ADDR	GND (varsayılan adres: 0x48)

UNO’nun I2C pinleri sabittir:
✔ SDA = A4
✔ SCL = A5

ESP32 Bağlantısı

ADS1115 Pin	ESP32 Pin
VDD	3.3V
GND	GND
SCL	GPIO 22
SDA	GPIO 21
ADDR	GND (0x48 adresi)

ESP32 I2C varsayılan pinleri:
✔ SDA = 21
✔ SCL = 22
