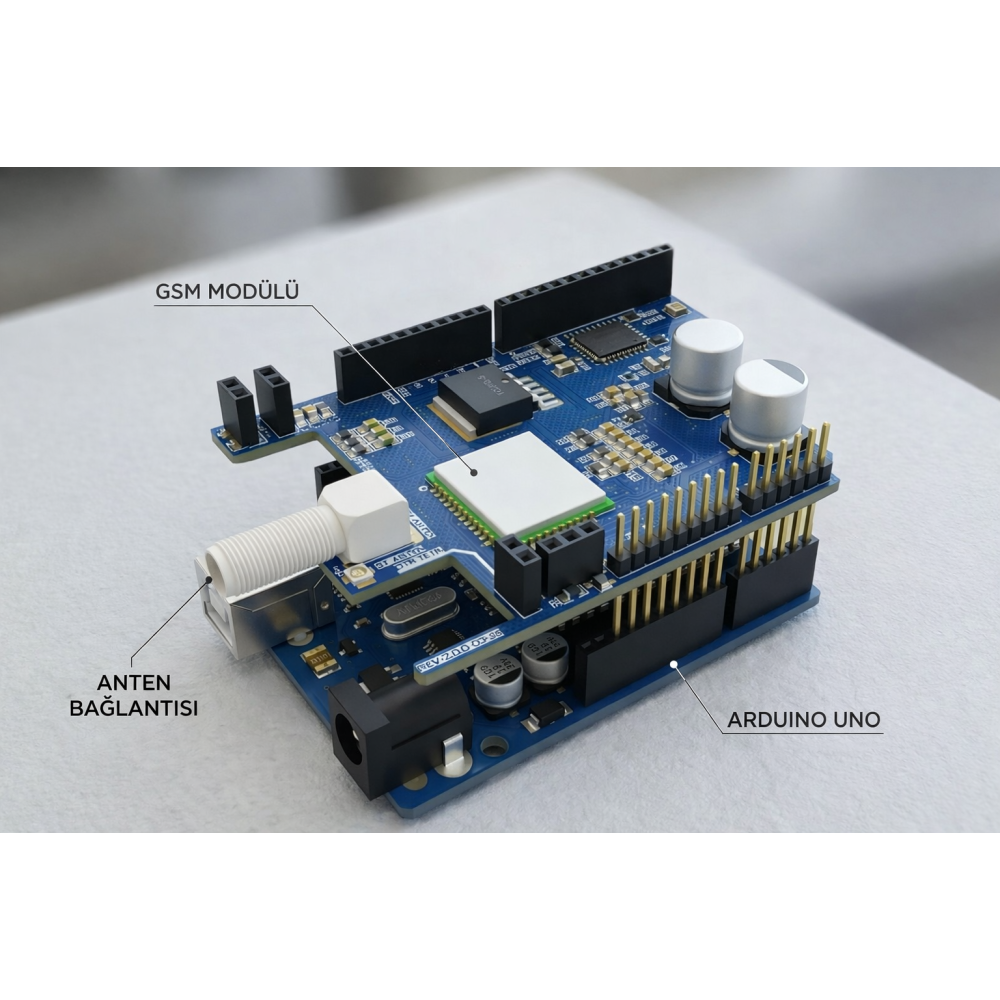

Bu modül, zorlu saha koşullarında güvenilir performans sunan, aktif filtreleme ve yüksek gerilim korumasına sahip profesyonel bir haberleşme çözümüdür.

1. Gelişmiş Güç Yönetimi ve Regülatör Katı (LM2596HVS)

Hücresel modüllerde yaygın olarak karşılaşılan bağlantı kopması ve reset atma sorunları, bu kartta donanımsal olarak çözülmüştür.

• LM2596HVS Mimari: Standart regülatörlerin aksine High Voltage (HVS) serisi kullanılmıştır. Bu sayede 7V ile 40V (anlık 50V toleransı) arasında geniş bir giriş aralığı sunar ve endüstriyel 24V sistemlerde soğutucuya ihtiyaç duymadan stabil çalışır.
• Ultra Düşük Ripple (Dalgalanma): Regülatör çıkışında yer alan 470µH (L1) bobin ve SS34 Schottky diyot kombinasyonu, anahtarlama gürültüsünü minimuma indirir.
• Kademeli Kondansatör Dizisi (Filter Bank):
• Rezerv: 1000µF (U15) ve 100µF (U14) elektrolitik kapasitörler, GSM modülünün 2A seviyesindeki anlık akım çekişlerini (burst) karşılayarak Arduino’nun kilitlenmesini önler.
• RF Filtreleme: Paralel bağlı 100nF (U3, U5-U8) seramik kondansatörler, yüksek frekanslı RF gürültüsünü toprağa ileterek sinyal kalitesini maksimumda tutar.

2. İzole ve Filtreli Ses Arabirimi

Piyasadaki pek çok modülün aksine, bu kartta ses hatları aktif pasif filtrelerle temizlenmiştir.

• Diferansiyel Mikrofon Girişi: 2.2kΩ (R5) bias direnci ve 10pF/22pF (C1, C2) kondansatörler ile donatılmış Filtreli Mic Girişi, ortam gürültüsünü ve RF parazitini (GSM vızıltısı) minimize ederek kristal netliğinde ses iletimi sağlar.
• DC-Blokajlı Hoparlör Çıkışı: 0.47µF (C3) kapasitör ile desteklenen Filtreli SPK Çıkışı, DC bileşenleri süzerek hoparlörünüzü korur ve ses distorsiyonunu engeller.

3. Kontrol ve Haberleşme Mimarisi

• Yazılımsal Güç Kontrolü (BOOT-UNO): SIM800C’nin PWRKEY pini, bir transistör devresi (Q1, R4) üzerinden Arduino D9 pinine bağlanmıştır. Bu sayede modülü manuel müdahale olmadan kod ile açıp kapatabilir, enerji tasarrufu sağlayabilirsiniz.
• Uyku Modu Yönetimi (DTR-CTRL): Arduino D8 pini üzerinden kontrol edilen DTR hattı, modülü derin uyku moduna sokarak bataryalı projelerde kullanım ömrünü uzatır.
• UART İzolasyonu: Haberleşme hatları (D2, D3), Arduino’nun SoftwareSerial kütüphanesi ile tam uyumlu çalışacak şekilde optimize edilmiştir.

4. RF ve SIM Kart Güvenliği

• ESD Koruma: SIM kart yuvası, ESDA6V1W5T1G (D3) koruma diyodu ile statik elektriğe karşı korunmuştur. Bu, kartı defalarca tak-çıkar yaparken modülün yanmasını engeller.
• Esnek Anten Bağlantısı: Kart üzerinde hem SMA (HL-SMA-KYWHD12) hem de IPEX (U.FL) konnektör seçenekleri sunulur. Projenizin kutu yapısına göre istediğiniz anteni kullanabilirsiniz.
