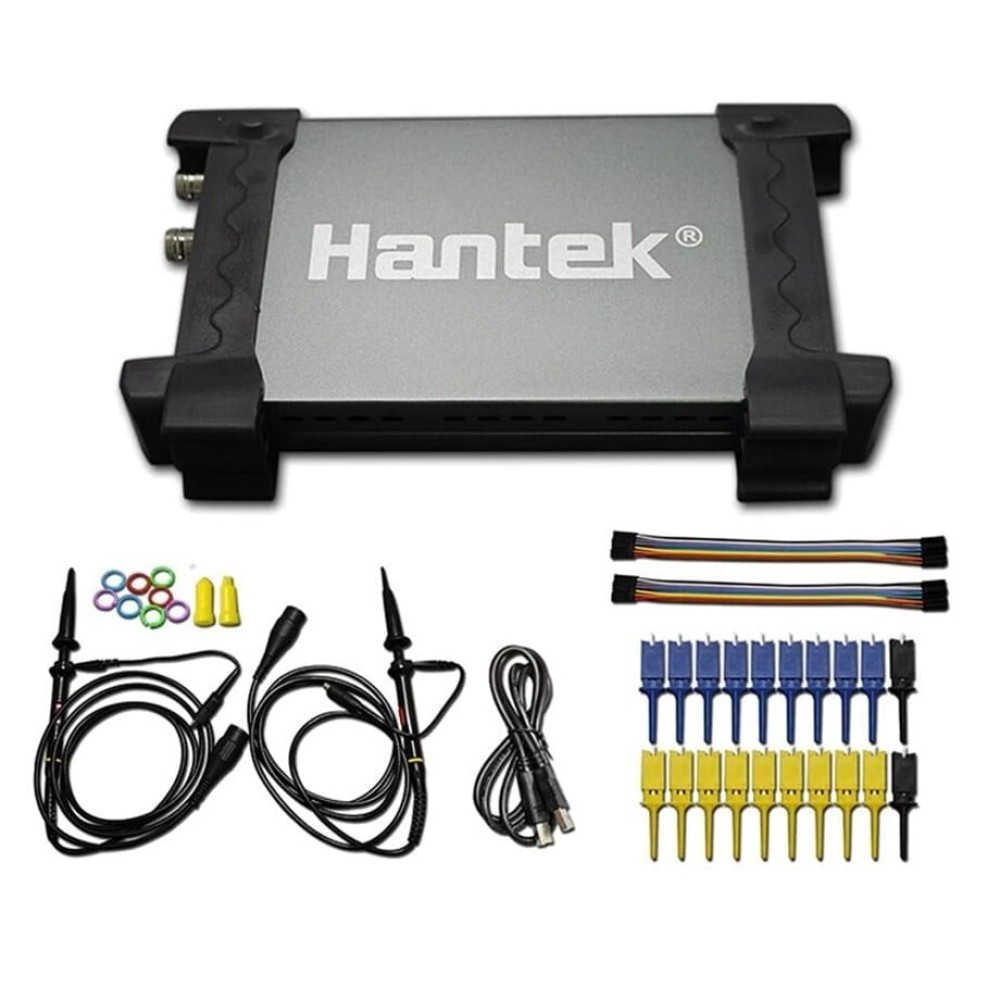

Hantek 6022BL PC Osiloskop 2 Kanal 20MHz 48MSa/s
- Ürün Kodu:
- 2018-2-462
- Stok Durumu:
- 2-3 Gün İçinde
- Kazanacağınız Puan:
- 67 puan (67,00 ₺) kazanırsınız
Vergiler Hariç: 5.585,98 ₺
- Aynı Gün Kargo 15:00'e kadar verilen siparişlerde
- Ücretsiz Kargo 3000 TL ve üzeri siparişlerde
- Kolay İade 14 gün içinde iade hakkı
-
Güvenli Ödeme 256 Bit SSL korumalı
6022BL PC Osiloskop, 20 MHz bant genişliğine, 48MSa/s örnekleme hızına, 16 kanallı mantık analizör özelliğine sahiptir. Sert alüminyum alaşımlı yüzeye ve iyi ısı direncine sahiptir.
Özellikleri:
-
USB2.0 arayüzü, harici güç kaynağı gerekmez, kullanımı kolaydır.
-
Dizüstü bilgisayar ve ürün hattı bakımı için uygundur.
-
Kolayca taşınır.
-
Yüksek performans: 48 MS/s gerçek zamanlı örnekleme, 20 MHz bant genişliği.
-
16 kanal mantık analizörü, 10 MHz bant genişliği.
-
İşletim sistemi: Windows8, Windows 7, Windows NT, Windows 2000, Windows XP, VISTA
-
23 ölçüm fonksiyonu, geçiş / arıza kontrolü, teknik uygulama için uygundur.
-
Dalga formu ortalaması, kalıcılık, yoğunluk, invert, toplama, çıkarma, çarpma, bölme.
-
Kaydedilebilir dosya formatları: metin dosyası, jpg/bmp grafik dosyası, MS excel/word dosyası.
-
FFT
-
Birçok DSO bağlayabilir, kanalı kolayca uzatabilir.
-
Labview VB VC ikinci tasarım örneği.
Uyarı:
-
Bu PC USB osiloskop Windows 10 işletim sisteminde çalışamaz.
6022BL PC Osiloskop Teknik Özellikleri
| Üretici Firma | Hantek |
| Ürün Kategorisi | Osiloskop |
| Seri | 6022BL |
| Bant Genişliği | 20 MHz |
| Kanal | 2 (dijital) + 16 (mantık) |
| Örnek Oranı | 48MSa/s |
| Bellek | 1 M |
| Yükselme Zamanı | 17.5ns |
| Zaman Tabanı Hassasiyeti | ± 50ppm |
| Zaman Taban Aralığı | 4ns / div-1h / div (adım 1-2-4) |
| Giriş Empedansı | 1MΩ 25pF |
| Giriş Hassasiyeti | 20mV/div ~ 5 V/div |
| Dikey Çözünürlük | 8 Bit |
| Dikey Pozisyon Aralığı |
20 mV ~ 5 V/div @ x1 prob; 200 mV ~ 50 V/div @ x10 prob 2 V ~ 500 V/div @ x100 probu; 20V ~ 5KV/div @ x1000 prob |
| DC Doğruluk | ± 3% |
| Tetik Tipi | Kenar, alternatif |
| Tetik Kaynağı | CH1, CH2 |
| Matematik | +,-, X, ÷, FFT, Invert |
| İmleç Ölçümü | Çapraz, iz, yatay, dikey |
| Otomatik Ölçüm | Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot, frekans, dönem, yükselme süresi, pozitif genişlik, negatif genişlik, görev döngüsü |
| Güç | USB bağlantı noktası |
| Boyut | 200mm x 100mm x 35mm |
| Ağırlık | 0.3 kg |
| Standart Prob | 2 x PP80 |
Mantık Analizörü Teknik Özellikleri
| Kanal | 16 |
| Maks. Direnç | 1MΩ (C = 7.5pF) |
| Maks. Voltaj | 0 V ~ 5.5 V |
| Maks. Örnek | 48 M |
| Bant Genişliği | 10 MHz |
| Uyumlu Giriş | TTL, LVTTL, CMOS |
| Bellek Derinliği | 1 M/CH |
