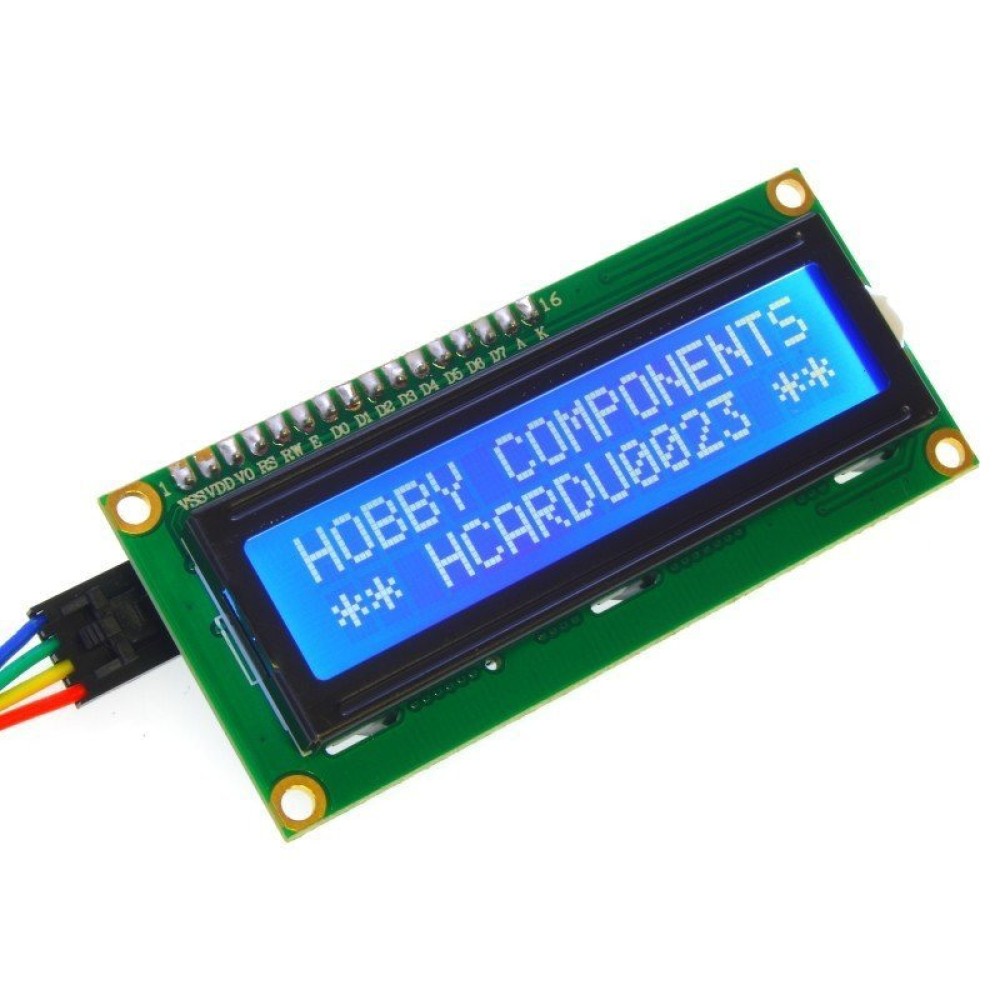

16x2 LCD Mavi I2C/IIC
Dilediğiniz takdirde bu ekranı LCD I2C/IIC Dönüştürücü Kartı kullanarak seri port ile kullanıp pin sayısını minimum tutabilirsiniz.rduino ile kullanabileceğiniz kaliteli bir 16x2 Karakter Mavi Lcd Ekran 1602 (16 sütun, 2 satır) LCD ekrandır. 16x2 Karakter LCD Ekran 1602 mavi zemin üzerine beyaz yazı rengine sahiptir. Arka LED ile aydınlatılır 5V ile çalışır(Arduino ya direkt bağlanıp çalıştırılabilir ekstra güç kaynağı gerekmez).
Özellikleri:
+5V ile çalışmaktadır.
Back Lighting özelliğine sahiptir.
LCD arka fon ışığı olmadan 4mA akım çekmektedir.
Boyutları 80x36x9.4mm'dir
Çalışma sıcaklığı -20 ile +70 derece arasıdır.
Paket İçerigi:
1 Adet 16x2 LCD Mavi Işıklı I2C/IIC
Bacak Bağlantıları:
| LCD Pin | Sembol | Bağlantı |
| 1 | Vss | GND |
| 2 | Vdd | +5V |
| 3 | Vo | Kontrast ayarı |
| 4 | RS | Register seçme pini |
| 5 | R/W | Data read/write pini. |
| 6 | E | Enable pini |
| 7 | DB0 | Data Bus 0 |
| 8 | DB1 | Data Bus 1 |
| 9 | DB2 | Data Bus 2 |
| 10 | DB3 | Data Bus 3 |
| 11 | DB4 | Data Bus 4 |
| 12 | DB5 | Data Bus 5 |
| 13 | DB6 | Data Bus 6 |
| 14 | DB7 | Data Bus 7 |
| 15 | A | LED arka ışık anot (+5V) |
| 16 | K | LED arka ışık katot (GND) |
